Membagi bidang area dengan geometri tidak beraturan merupakan tantangan seorang drafter seperti pada masalah bidang tanah (persil). Dengan plugin CD.VLX yang diintegrasi dengan AutoCAD maka berbagai bentuk polygon yang tidak beraturan akan di selesaikan dengan otomatis dengan output sesuai luasan area yang ditentukan. Berikut cara membagi polygon tidak beraturan agar menjadi sama luas:
1. Integrasi plugin CD.VLX dengan AutoCAD dengan syntax “appload” pada command. Kemudian load cd.vlx sesuai directory plugin yang telah di download.
Sebelum memulai pembagian luasan polygon, pastikan pada drawing units menggunakan satuan meter. Karena program ini merupakan pihak ke tiga maka baiknya agar membuat lembar drawing baru supaya tidak menyebabkan error yang tidak diinginkan pada project.
2. Hitung luasan area polygon, kemudian bagi polygon tersebut menjadi beberapa bagian sama luas. Contoh pada tutorial ini luasan area sebesar 516.2831, jika dibagi menjadi 3 bagian maka luasan area yang didapat sebesar 172.094.
3. Gambar garis pemisah polygon perkiraan.
4. Bagi polygon tidak beraturan dengan command “CD”
Terlihat tulisan pada command plugin menggunakan bahasa Vietnam. Kemudian ikuti langkah berikut tanpa jeda:

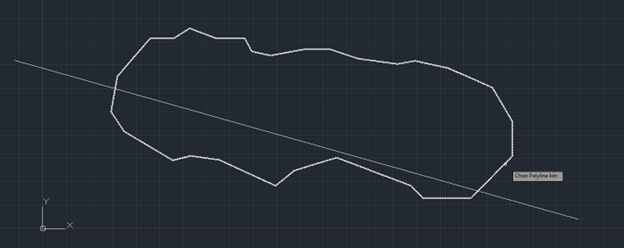

- Pilih polygon
- Pilih garis pemisah
- Pilih area yang akan dibuat
- Tentukan luasan area yang baru. Contoh 172.094

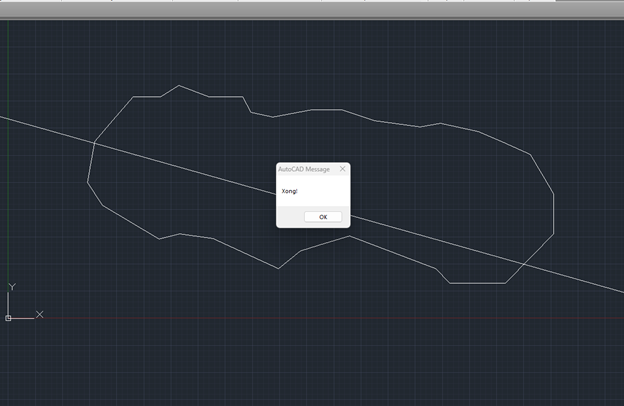

- Pilih tipe pembagi bidang. “S” untuk menggeser otomatis garis pemisah, sedangkan “X” untuk merotasi otomatis garis pemisah.
